1．設備名稱及用途：
1．1設備名稱：CJW－4000管端微機控制熒光磁粉探傷機
1．2油管、鉆桿管端。
1．3產品標準
（1）美國石油學會標準API SPEC 5D鉆桿規范；
（2）美國石油學會標準API SPEC 5CT套管和油管規范；
（3）石油行業標準SY／T6194套管和油管技術規范；
1．4檢測要求：檢查管端內、外表面和近表面因鑄造、鍛造、機加工和疲勞而引起的裂痕等細微缺陷。
1．5規格：探傷長度300mm以內。
1．6檢測要求：檢查管端內、外表面和近表面因鑄造、鍛造、機加工和疲勞而引起的裂痕等細微缺陷。
2．設備配置、技術參數及功能
（一）本機設計制定標準
<<磁粉檢測>> JB/T8290-2011國標。
（二）設備能力
運轉時間：大于500小時/月。
節拍：25-40秒/件。

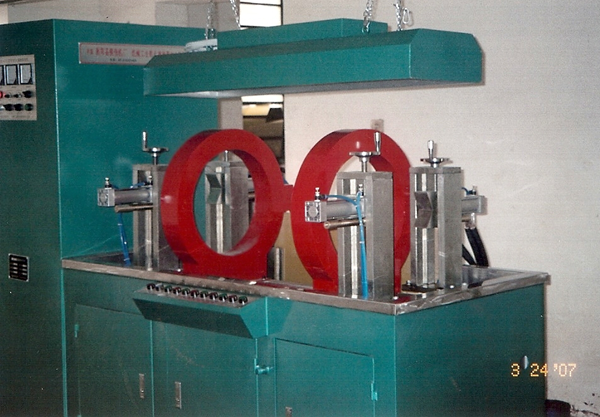

（三）設備組成（如附圖）
電源控制柜（包括 ：操作站、控制主板和主電源板等 ）
磁化裝置(包括:縱向線圈磁化器、周向夾緊磁化機構等)
控制系統（歐姆龍PLC）
磁懸液噴灑回收系統
固定LED紫外燈系統和手提LED紫外燈
暗室系統
自動退磁系統
上料及送料裝置（用戶自備）
（四）主要技術指標：
輸入電源：三相四線 380V±10% 50Hz，150A
暫載率：20%
周向磁化磁勢：AC 0—4000A（有效值），連續可調(帶斷電相位控制)
縱向磁化磁勢：AC：0－16000AT（有效值），連續可調(帶斷電相位控制)；
退磁方式：衰減式自動退磁
退磁效果：剩磁≤2Gs
磁化方式：?jiǎn)沃芟虼呕瑔慰v向磁化和復合磁化
磁化長度：1000mm
磁化線圈：線圈內徑 350mm
紫外線強度：工件表面離紫外燈泡380mm處強度不低4000uw/cm2
氣源氣壓： 0.4—0.8MP
使用環境：溫度—10℃～+40℃ ，相對濕度≤80%
貯存環境：溫度—20℃～+60℃，相對濕度≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。
靈敏度測試：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰。
重量:約1500Kg。
（五）探傷工藝流程
運行程序：手動和自動二種。
自動程序：工件進入探傷工位----夾緊——噴灑----磁化----松夾——旋轉（需方）----觀察----退磁----下料
